在自动化产线的实际运维中，机柜与工控机箱的协同设计往往被忽视，直到出现散热死角、走线混乱或维护空间不足时才被迫返工。天津宜智科技在服务数十家制造企业的过程中发现，**将机柜、工控机箱与操作台作为一套系统来规划，而非独立采购，能直接降低约30%的后期故障排查时间**。今天我们从工程落地的角度，聊聊这套协同方案的关键细节。

一、空间布局与散热路径的统筹规划

很多产线机柜内部温度超标，根源不在风扇数量，而在于工控机箱的进风方向与机柜气流组织冲突。标准19英寸机箱若直接平推入柜，前后散热孔容易被线缆遮挡。我们的建议是：在机柜设计阶段就明确**下进风、上出风**的垂直风道，并将工控机箱的电源风扇朝向机柜底部冷区。

具体操作上，可参考以下三点：

• 机柜深度至少预留650mm，确保机箱后方有≥100mm的理线空间，避免散热风道被线缆堵死。
• 对于高功耗CPU或GPU卡，优先选用4U或5U工控机箱，其内部导风罩与机柜盲板形成独立风腔，防止热回流。
• 机柜顶部排风扇的静压值（建议≥80Pa）需与机箱风扇曲线匹配，否则会出现“柜内负压”导致灰尘倒灌。

二、操作台与机柜的人机工程衔接

操作台不是简单的桌子，而是工业控制指令的物理入口。当操作台与机柜分属不同厂家时，常见的尴尬是：显示器支架高度与机柜侧门开启角度冲突，或者键盘托拉出后挡住柜门铰链。协同设计时，应将操作台深度控制在700-800mm，并让机柜侧门采用170度铰链，这样既保证检修时柜门全开，又不影响操作员腿部空间。

同时，操作台内部的工控机箱安装角度建议倾斜5-8度，便于插拔USB或维护板卡，避免每次更换IO卡都要把整台设备从滑轨上卸下。

三、线缆管理与EMC屏蔽的协同细节

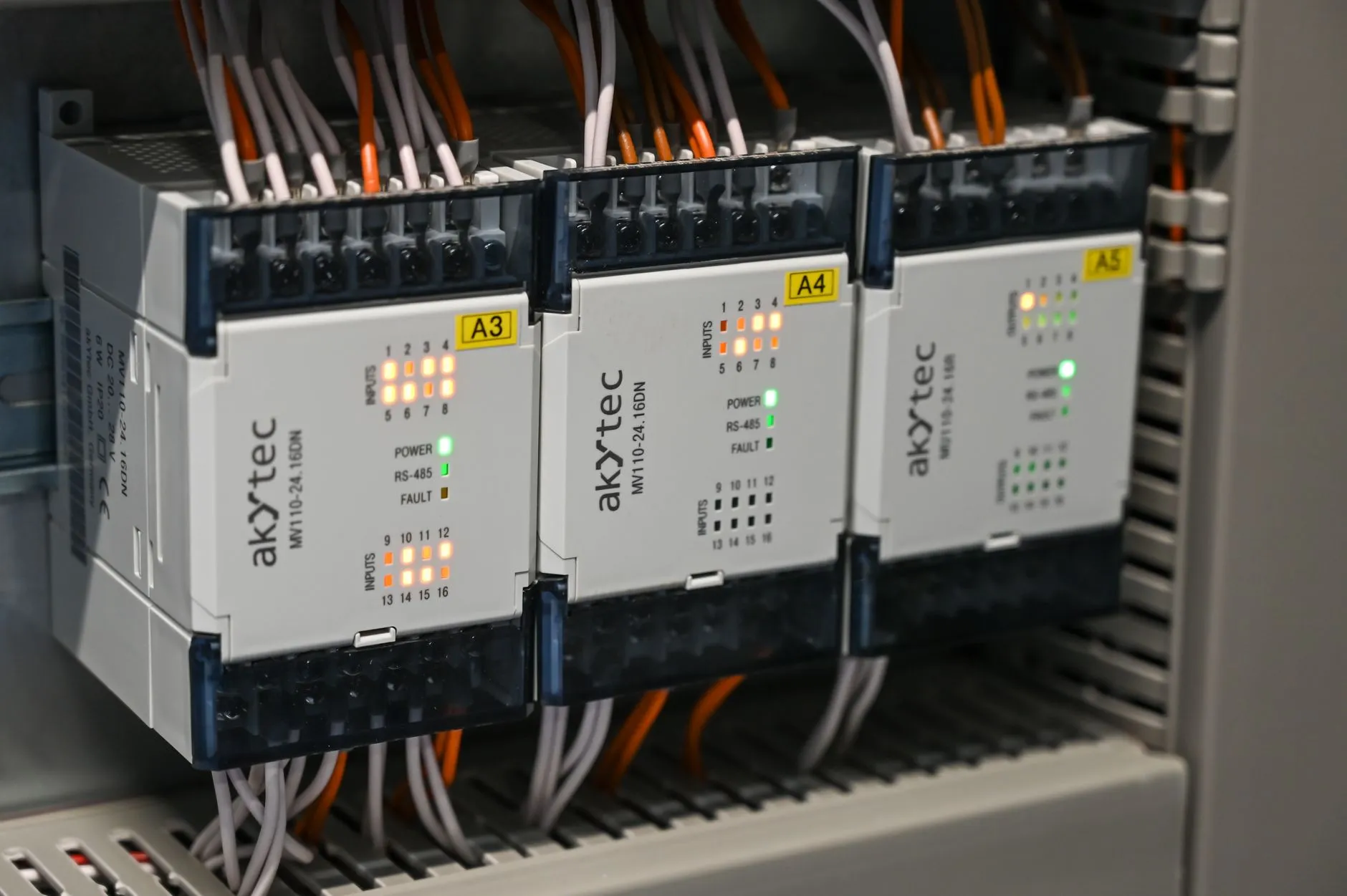

在自动化产线中，变频器、伺服驱动器与工控机箱共存于同一机柜是常态。此时，强电电缆与信号线若在机柜底部随意捆扎，轻则导致PLC通讯误码，重则烧毁串口。我们的协同方案采用水平理线槽+垂直金属隔板结构：电源线走左侧独立槽道，信号线走右侧，且在机柜中部设置接地铜排，所有屏蔽层单端接地。

工控机箱的串口或网口挡板处，建议加装导电泡棉衬垫，与机柜框架形成连续导电面。实测表明，这能将辐射骚扰测试余量提升至少6dB，满足EN 61000-6-4标准。

四、案例：某汽车零部件产线的改造效果

去年我们为一家天津本地的汽车焊装线供应商做了整体协同改造。原方案中，机柜、操作台、工控机箱分属三家供货，现场占地约4.2米，且因散热不良导致夏季每周死机1-2次。改造后，我们将12台工控机箱与4个操作台整合进2个2000mm高的一体化机柜内，采用垂直风道+列间空调。结果：产线占地面积缩减至2.8米，设备平均无故障时间（MTBF）从620小时提升至2100小时，操作工换班时的点检时间也缩短了40%。

机柜与工控机箱的协同设计，本质上是将“设备安装”升级为“系统热力学与电磁兼容的联合调优”。天津宜智科技在提供标准产品的同时，更愿意在方案阶段与客户共同推演气流、线径和检修路径。如果您正在规划新产线或改造旧机柜，不妨从一张布局草图开始，我们帮您把这三个维度的隐患提前规避掉。
